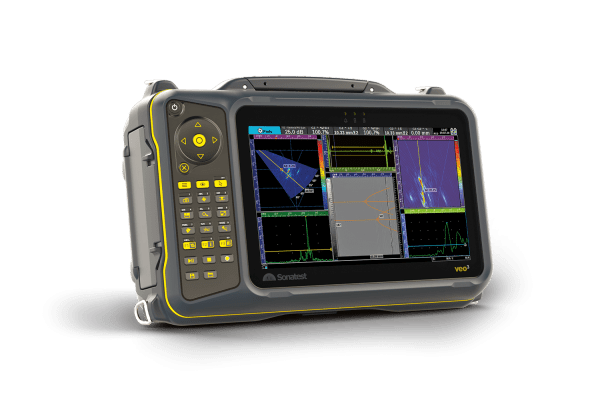

VEO3 Detector de Falhas Por Ultrassom Phased Array Sonatest

VEO3 Detector de Falhas Por Ultrassom Phased Array Sonatest

5/5

Mantendo os melhores recursos da linha VEO, o novo VEO3 agora oferece tela touch screen do
tipo PCAP de última geração, interface de usuário excepcional. Mas o que faz o VEO3 realmente se destacar, são seus recursos de multi-varredura/multi-técnica em tempo real. Visualizações simultâneas de TFM, PA e TOFD agora são possíveis.

Faça sua Cotação

Descrição

Os principais elementos de design do Veo3 são focados no usuário e no desempenho.

 Baseado em tecnologia digital superior e inovadora e em seus recursos de multivarredura/multitécnica simultâneas em tempo real, o Veo3 realmente ajuda você a  inspecionar com confiança .

As multitécnicas Veo3 permitem que os inspetores continuem inspecionando como sempre fizeram, sem necessidade de alterar seu fluxo de trabalho atual e, ao fazer isso, os usuários podem se beneficiar da resolução adicional e do desempenho de dimensionamento do TFM, ao mesmo tempo em que realizam um processo já aprovado e confiável.

Tecnologia Digital Superior

O Veo3 oferece rendimento de dados superior e capacidade computacional insuperável. Ele oferece resultados rápidos e precisos usando um impressionante beamformer PA de 32 canais que fornece SNR excepcional, usando processamento de sinal digital aprimorado.

O tamanho do arquivo de dados não é uma preocupação para o Veo3 graças ao seu sistema operacional Linux de 64 bits, pois ele pode contar com uma rápida capacidade de memória SSD de 128 GB, permitindo registrar grandes quantidades de informações em um único arquivo de aquisição.

Com sua tecnologia avançada, o Veo3 é o único que permite recursos de multivarredura/multitécnica em tempo real. Agora são possíveis visualizações simultâneas de TFM, PA e TOFD.





Menus e fluxo de trabalho intuitivos

O sistema de menu intuitivo é orientado pela aplicação e pelo fluxo de trabalho, e a configuração e a operação rapidamente se tornam uma segunda natureza. A ajuda e os assistentes integrados guiam o usuário na configuração da varredura, enquanto as dicas de otimização garantem que o Veo3 sempre funcione no mais alto nível. Assistentes rápidos e eficientes para velocidade do som; atraso de cunha, configuração TCG, DAC, TOFD e calibração do codificador são fornecidos como padrão.



O plano de inspeção mostra ao operador em 3D onde as sondas estão posicionadas na peça de teste, simplificando a configuração da inspeção e fornecendo uma referência de inspeção para geração de relatórios. Utilizando a mais recente tecnologia informática, os dados podem ser gravados permanentemente para processamento e geração de relatórios. Todos os ajustes nas leis focais são instantâneos, com resolução de ângulo de até 0,1° e até 1024 leis focais sem perda de desempenho.



FMC/TFM

Com sua arquitetura exclusiva, o Veo3 pode gerar até seis varreduras TFM ao vivo, produzidas a partir de múltiplas fontes FMC em diferentes sondas, e também gera imagens TFM de até 500 mil pixels com resolução máxima de 100 pixels por mm sem limitar o número de pixels por eixo.

Todos os dados recebidos durante a digitalização Full Matrix Capture (FMC) podem ser gravados no Veo3. Como resultado, análises mais detalhadas podem ser realizadas, incluindo comparação com dados de inspeção anteriores para identificar tendências e taxas de crescimento de falhas/corrosão.



O Veo3 pode combinar até 4 modos TFM ao vivo. Conhecido como TFMi™, os detalhes dos defeitos nunca estiveram tão próximos da realidade. Essa varredura de imagem fornece uma avaliação de altura de alta precisão e uma precisão de formato aprimorada em comparação com inspeções PA convencionais. A capacidade de caracterizar o tipo de defeitos é agora fácil. Esta técnica realmente demonstrou resultados superiores na análise de solda.



Criar, analisar, relatar

UTstudio+ facilita o gerenciamento de dados de inspeção.

Carregado com uma interface de usuário abrangente, a análise de dados e a construção de arquivos de configuração tornam-se naturais e diretas. De visualizações personalizadas a portas adicionais, ferramentas de medição ou paletas de cores refinadas, o UTstudio+ ajuda você a gerar relatórios estendidos e muito mais.

Adequado para tecnologias TFM, phased array e ultrassônicas convencionais, o UTstudio+ é capaz de realizar coisas incríveis e realizar o trabalho para uma infinidade de aplicações avançadas simples.

Uma licença UTstudio+ GRATUITA na compra do Veo3.

Analisar, exportar

UTmap  é um software de análise que cria um Tiled Scan (T-Scan) e gera imagens pequenas a grandes dos resultados da inspeção. Cada C-Scan pode ser posicionado ou costurado para formar um T-Scan e representar a geometria da peça. Uma vez montado, o T-Scan representa uma imagem significativa para análise e relatórios.

O UTmap também oferece recursos que incluem a capacidade de importar desenhos, contornos e informações como imagens para sobrepor no T-Scan e fornecer automaticamente dados e dimensões precisas de falhas.

Revise, colabore, confie

Carregado com uma interface de usuário abrangente, os dados e resultados da inspeção agora estão disponíveis gratuitamente para qualquer pessoa que queira revisá-los. De visualizações personalizadas a portas adicionais, ferramentas de medição ou paletas de cores refinadas, o UTview ajuda a compartilhar resultados com colaboradores para realizar o trabalho com mais rapidez.

Compartilhar, controlar, transferir

Usando o aplicativo de software Xpair da Sonatest, o Veo3 pode ser totalmente utilizado e controlado remotamente, através de uma simples conexão de rede.

Xpair é uma solução de software baseada em PC para gerenciar a transferência de dados e o controle remoto de instrumentos em campo, sempre que uma conexão de rede estiver disponível. Além disso, com a opção Xpair Cloud, um usuário pode acessar e pilotar remotamente o instrumento de um colega localizado a milhares de quilômetros de distância usando uma conexão de internet móvel ou com fio.

Faça o download do catálogo DETECTOR DE FALHAS POR ULTRASSOM PHASED ARRAY VEO3
