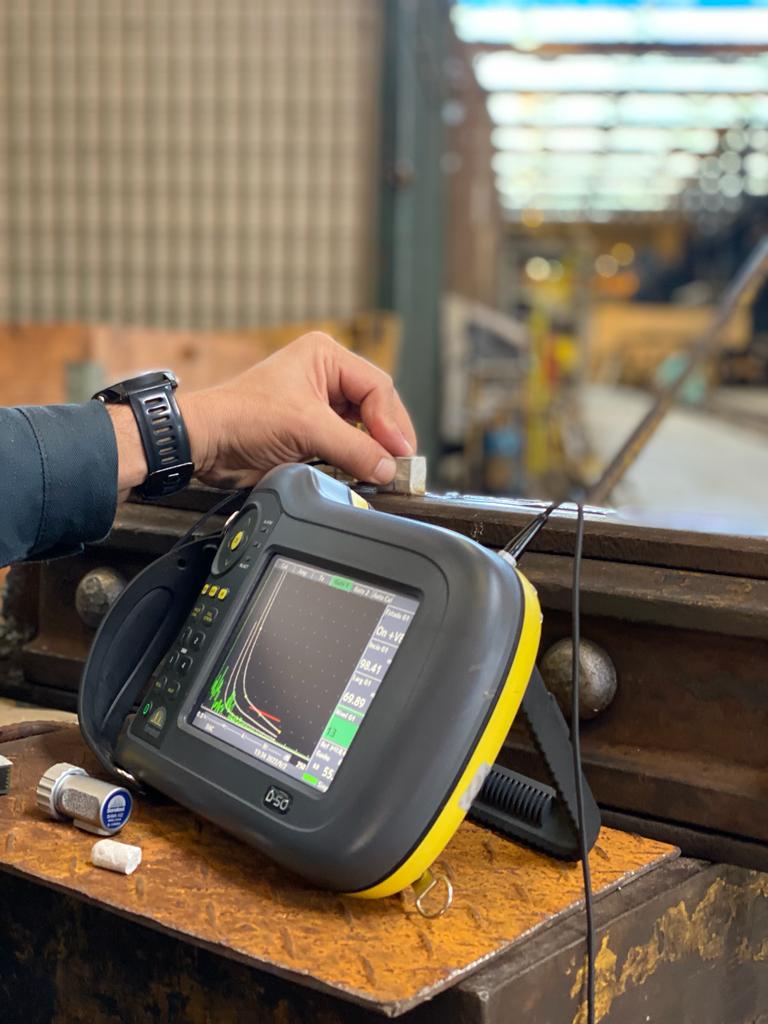

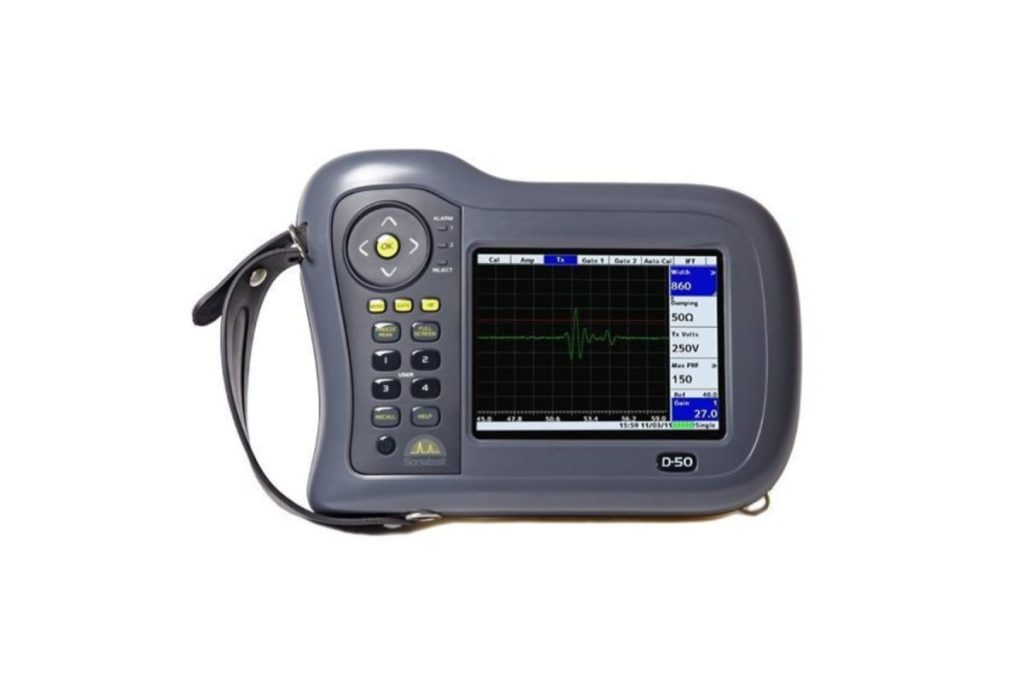

D-50 Detector de Falhas por Ultrassom Sitescan Sonatest

D-50 Detector de Falhas por Ultrassom Sitescan Sonatest

5/5

O Sitescan D-50 oferece ao usuário final um detector de falhas de banda larga de nível básico no popular e portátil invólucro da já estabelecida Série D. Altos níveis de resolução próxima à superfície, poder de penetração e excelente relação sinal/ruído são funções essenciais na linha Sitescan.

Faça sua Cotação

Descrição

Os detectores de falhas Sonatest Sitescan sempre significaram equipamentos de detecção de falhas altamente confiáveis e focados no técnico, e este modelo se baseia nessa tradição.

As aplicações típicas são fabricação de solda, detecção de corrosão, peças forjadas e fundidas e inspeção geral.

 Características

  • Menus personalizáveis ​​e intuitivos
  • Divisão DAC/DGS (AVG)
  • Modo de medição de ângulo
  • Software integrado configurável
  • Atualizável em campo
  • B-Scan codificado
  • Desvanecimento do A-Scan
  • 4 GB de memória interna
  • Interface USB para importação/exportação de PC
  • Saída de vídeo para treinamento.

 Varredura B

A opção Corrosion Software inclui a função de exibição B-Scan que mostra a seção transversal do material com base na espessura da parede. O B-Scan possui taxas de atualização selecionadas de 3 a 10 vezes por segundo, podendo ser armazenado com as leituras de espessura e transferido para o PC via UTLity.

 Modo de medição de ângulo

A medição rápida e precisa do perfil do feixe é facilitada pelo novo modo de medição de ângulo. O instrumento converte automaticamente a indicação de um furo lateral de diâmetro e profundidade conhecidos para o ângulo do refletor a partir do ponto de saída do feixe. Usando o modo de detecção de pico integrado, conforme mostrado, o perfil do feixe para qualquer transdutor pode ser confirmado em instantes.





DGS (AVG)

O software AVG/DGS pode ser configurado para qualquer transdutor e fornece dimensionamento repetível de falhas com leitura direta do tamanho equivalente do refletor. A curva ERS visível pode ser ajustada para exibir o nível de aceitação desejado e usada para acionar o alarme e a leitura da medição.

AWS

Com esta opção habilitada, as medições de Nível de Indicação (IL), Fator de Atenuação (AF) e Classificação de Indicação (IR) são calculadas e exibidas de acordo com AWS D1.1.

UTLity (software de gerenciamento de dados)

O software UTLity fornece tudo que você precisa para gerenciar seus dados de inspeção. A versão Standard é GRATUITA com todos os instrumentos e oferece a capacidade de visualizar, mover e gerenciar calibrações, A-Scans, B-Scans e registros de espessura tanto no instrumento quanto no seu PC. Com o UTLity você também pode criar modelos de relatórios de inspeção personalizados, recortar e colar informações em outros aplicativos e criar documentos PDF para impressão.

  • Carregue, armazene e gerencie arquivos no PC e em um detector de falhas conectado.
  • Salve, analise, codifique por cores e exporte dados de registro de espessura para planilhas/software de gerenciamento de ativos.
  • Atualize o software e firmware do detector de falhas conforme e quando as atualizações estiverem disponíveis em nosso site.


Confiável, Robusto e Robusto

A capacidade de um instrumento funcionar em ambientes agressivos com confiabilidade comprovada é um aspecto importante da propriedade do detector de falhas e isso é aprimorado pelo excelente desempenho da bateria do Sitescan D-50, que dura até 18 horas após carga total.

O Sitescan D-50 é construído com materiais resistentes a impactos de nível automotivo e oferece excelente resistência à água. Os testes explosivos MIL810-G foram aprovados, juntamente com os testes ambientais que confirmaram o pleno funcionamento do instrumento em temperaturas acima de 55°C.

O Sitescan D-50 possui um display VGA transfletivo colorido, proporcionando alta visibilidade em quaisquer condições de iluminação. A legibilidade máxima é alcançada através do brilho ajustável e da escolha de 9 paletas de cores, incluindo um modo de emulação LCD preto sobre branco.

Ferramentas avançadas de dimensionamento de defeitos como padrão

A inspeção de soldagem e tubo são as principais aplicações do Sitescan D-50, que está equipado com as mais recentes ferramentas de software para dimensionamento de defeitos. O uso de software de dimensionamento integrado reduz o tempo de análise e agiliza a inspeção.

Múltiplas técnicas de dimensionamento de padrões são essenciais para empresas de serviços que trabalham com diferentes padrões de clientes, especialmente à medida que o trabalho de serviços se torna mais internacional e os operadores são obrigados a trabalhar com códigos diferentes.

Software de gerenciamento de dados UT-Lity ​​Lite

O software Ut-Lity ​​Lite fornece tudo que você precisa para gerenciar seus dados de inspeção. A versão Standard (Lite) é GRATUITA com todos os instrumentos e oferece a capacidade de visualizar, mover e gerenciar calibrações, A-Scans, B-Scans e registros de espessura no instrumento e no seu PC. Com o UT-Lity ​​Lite você também pode criar modelos de relatórios de inspeção personalizados, recortar e colar informações em outros aplicativos e criar documentos PDF para impressão.

  • Carregue, armazene e gerencie arquivos no PC e em um detector de falhas conectado
  • Salve, analise, codifique por cores e exporte dados de registro de espessura para planilhas/software de gerenciamento de ativos
  • Atualize o detector de falhas e o firmware conforme e quando as atualizações estiverem disponíveis em nosso site

Técnicas de dimensionamento e opções de software incluem:

  • DAC (padrão)
  • Dividir DAC e DGS/AVG (opção)
  • TCG (Opção)
  • Opção de atenuação de eco de parede traseira (BEA) (requer TCG)
  • AWS (opção)
  • AVG/DGS (Opção)
  • API (opção)
  • Gatilho de interface (opção)
  • Software de corrosão (opção)


Faça o download do catálogo DETECTOR DE FALHAS POR ULTRASSOM SITESCAN D-50 SONATEST
