Os telhados flutuantes, também conhecidos como pontões, são estruturas essenciais em tanques utilizados para o armazenamento de produtos voláteis – como gasolina, etanol e nafta. Esses telhados são projetados para flutuar diretamente sobre o produto armazenado, movimentando-se verticalmente conforme o nível de líquido no tanque varia.
Podem ser utilizados isoladamente ou em conjunto com um telhado fixo, em configurações conhecidas como “tanques de teto fixo com telhado interno flutuante”.

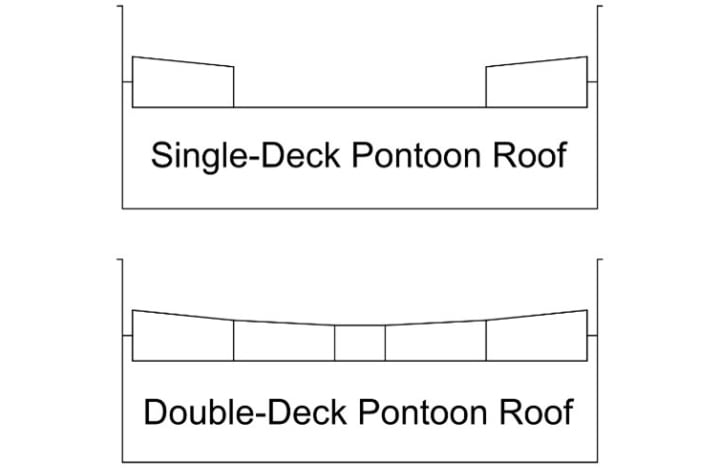

Tipos de Estrutura de Telhado Flutuante
- Telhados de pontão de convés único
- Telhados de dois andares com anéis concêntricos
- Projetos especiais: estruturas com bóias, reforço radial, entre outros
Cada estrutura apresenta desafios únicos de integridade estrutural e, portanto, exige uma abordagem de inspeção específica.
Inspeção de Pontões: Flutuabilidade e Integridade
Os pontões são compartimentos estruturais responsáveis pela flutuabilidade do telhado. Quando ocorrem falhas – geralmente por corrosão ou defeitos de soldagem – há risco de entrada de água da chuva ou até mesmo do produto, o que pode levar ao afundamento ou tombamento da estrutura.
As inspeções mais aplicadas incluem:
- Medição de espessura por ultrassom (UT)
- Inspeção de soldas com técnicas como UT, phased array ou ToFD
Esses métodos permitem a detecção precoce de corrosão interna, trincas ou porosidades que comprometam os pontões.

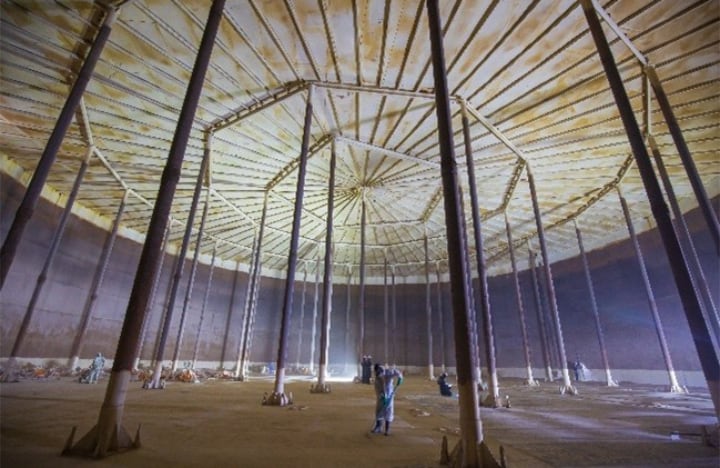

Inspeção de Pernas de Pouso e Guias de Apoio
Durante o esvaziamento do tanque, o telhado flutuante repousa sobre pernas de apoio, criando um espaço de vapor entre o teto e o produto. Essa configuração permite intervenções de manutenção na parte inferior do telhado e no fundo do tanque.
As pernas de pouso e guias estruturais são inspecionadas quanto à espessura residual e integridade mecânica, com foco em:
- Ponto de aterrissagem fixo
- Eixo da perna
- Ponto de apoio no telhado
Ferramentas como o T-Log da Sonatest permitem o registro e exportação de grandes volumes de dados em formato CSV, otimizando os relatórios de integridade estrutural.

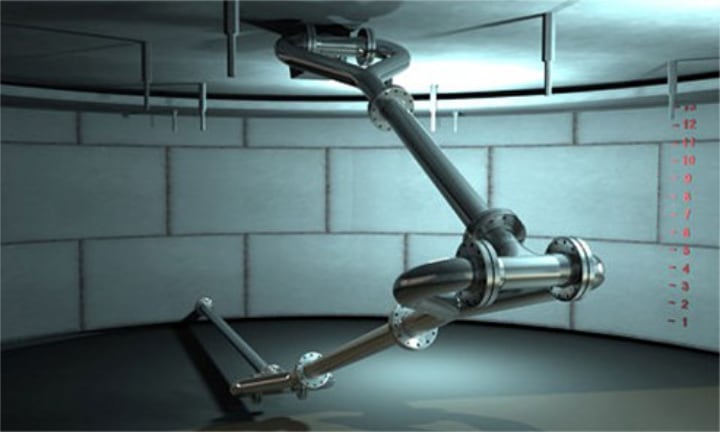

Sistemas de Drenagem de Telhado Flutuante: Proteção Contra Inundação
Um dos maiores riscos em tanques com telhado flutuante é a infiltração de água da chuva, que pode contaminar o produto armazenado. Para prevenir isso, os telhados contam com tubulações de drenagem articuladas, localizadas abaixo do telhado e imersas no líquido.
Esses sistemas são geralmente compostos por:
- Tubos metálicos articulados
- Mangueiras flexíveis reforçadas
Uma falha nesses sistemas pode causar desde contaminação até vazamento para o sistema de drenagem do parque de tanques.
A inspeção ultrassônica do sistema de drenagem permite avaliar a espessura da parede e identificar corrosão ou erosão antes que ocorram falhas críticas.
Conclusão
A inspeção de telhados flutuantes é uma etapa indispensável nos programas de manutenção preditiva e integridade de ativos industriais. Técnicas avançadas de ensaio não destrutivo (END), como UT e PAUT, oferecem segurança operacional, economia em paradas de planta e conformidade com normas como API 653 e NR-13.
