Por Sonatest | Adaptação: BC END
Manutenção preventiva em estruturas críticas: foco em segurança, integridade e atendimento às normas
Os tetos fixos de tanques de armazenamento atmosférico são elementos estruturais essenciais para a contenção segura de produtos químicos, combustíveis, derivados de petróleo e outros fluidos industriais. Projetados conforme normas como API 650 e API 653, esses componentes precisam resistir a pressões internas moderadas, cargas ambientais externas e ao tráfego operacional rotineiro.
Tetos de tanques de armazenamento, sejam eles fixos ou flutuantes, desempenham um papel fundamental na integridade estrutural do tanque. Eles não apenas protegem o produto armazenado contra a entrada de contaminantes externos, como também evita a evaporação para o ambiente, ou seja, eles protegem de dentro para fora e de fora para dentro, contribuindo para a segurança operacional.
Esses tetos devem suportar forças externas, como vento e chuva, além de pressões internas geradas durante o enchimento e esvaziamento do tanque. Em situações de sobrepressão, certas soldas do teto são projetadas para falhar de forma controlada, aliviando a pressão e prevenindo falhas catastróficas na estrutura do tanque.
Principais funções do teto fixo:
- ✅ Confinamento seguro dos vapores no espaço superior do tanque;
- ✅ Resistência a cargas externas como vento, chuva e acúmulo de neve;
- ✅ Suporte ao acesso de inspetores e operadores para atividades de inspeção, medição e amostragem;
- ✅ Comportamento seguro em caso de sobrepressão – zonas de alívio projetadas para falhar primeiro, evitando danos ao costado ou ao fundo do tanque.
Por esses motivos, a inspeção periódica desses tetos é obrigatória e deve seguir os critérios da NR-13, API 653 e diretrizes complementares de integridade estrutural.
Ultrassom Industrial: Medição de Espessura e Registro de Dados (T-Logging)
A técnica mais utilizada na avaliação da integridade das chapas do teto é o ensaio por ultrassom convencional (UT). Por meio de medidores de espessura ou detectores de falhas, o inspetor realiza o contato do transdutor diretamente sobre a superfície metálica, obtendo leituras precisas e em tempo real.
Aplicações comuns do UT em tetos fixos:
- Medições pontuais conforme plano de inspeção baseado em risco (RBI);
- Verificação de áreas com indícios de corrosão localizada;
- Inspeção de bocai e conexões de tubulação.

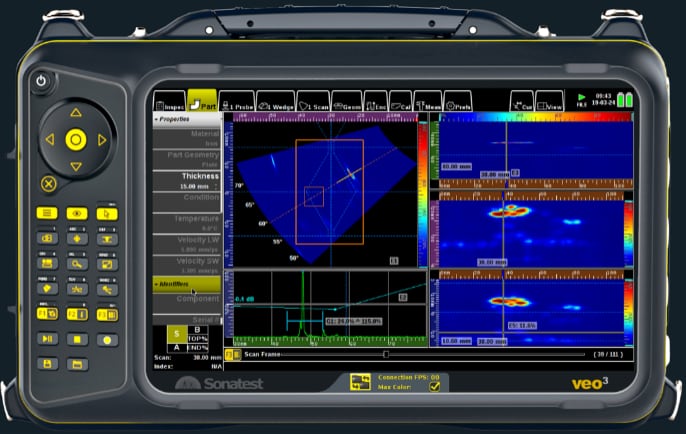

Mapeamento de Corrosão com Ultrassom Phased Array (PA)
Para áreas extensas ou consideradas críticas, o mapeamento por ultrassom com Phased Array (PAUT) é uma alternativa altamente eficaz. Essa técnica permite varreduras detalhadas com alta resolução, seja de forma manual ou com scanners semiautomatizados, mesmo em regiões de difícil acesso.
Vantagens do PAUT no mapeamento de corrosão:
- Visualização da perda de espessura em forma de mapa A/B/C-Scan;
- Detecção de corrosão por frestas, contatos e acúmulo de umidade;
- Criação de base de dados para monitoramento por inspeções periódicas;
- Apoio à tomada de decisão em planos de manutenção preditiva.
Inspeção de Soldas em Telhados de Tanques
Os tetos fixos de tanques incluem diversos tipos de juntas soldadas – soldas de topo, sobrepostas, soldas de reforço e soldas de bocais. Muitas delas são inspecionadas ainda na fabricação, mas inspeções periódicas durante a operação são fundamentais para detectar trincas, porosidades, falta de fusão e outras descontinuidades críticas.
Técnicas recomendadas para inspeção de soldas:
- UT Convencional
- Phased Array (PAUT)
- ToFD (Time of Flight Diffraction)
- TFM/TFMi™ – Total Focusing Method
A Sonatest, parceira da BC END, disponibiliza soluções completas para inspeção de soldas em tanques, com transdutores especializados, scanners de alta precisão e softwares avançados para análise e emissão de relatórios técnicos.
🔗 Conclusão
A inspeção de tetos fixos de tanques de armazenamento é essencial na gestão de integridade de ativos. Além de atender às exigências normativas (API 653, NR-13), o uso de tecnologias avançadas como UT, PAUT, ToFD e TFM proporciona confiabilidade, rastreabilidade e precisão nas decisões técnicas.
