Na inspeção de Ensaios Não Destrutivos (END), a medição de espessura é crucial, especialmente em ambientes corrosivos. A linha CMX da Dakota NDT é referência nesse segmento, mas escolher entre os modelos CMX1-DL, CMX2-DL e CMX3-DL pode gerar dúvidas. A verdade é que cada um desses medidores foi projetado para um nível de inspeção diferente. Vamos descomplicar as funcionalidades e mostrar qual modelo se encaixa melhor na sua aplicação!
O Ponto em momum: O DNA da série CMX
Todos os equipamentos da série CMX compartilham uma característica fundamental: são capazes de medir a espessura do material e do revestimento simultaneamente a partir de um único lado (graças ao modo PECT – Pulse-Echo Coating).
Características compartilhadas:
- Medição dupla: Medem a espessura da parede do material e do revestimento ao mesmo tempo.
- Detecção de pites e falhas: Habilidade de localizar corrosão e pites no material.
- Modos versáteis: Incluem Pulse-Echo (P-E) e Echo-Echo (E-E), que permite medir através da tinta sem incluir a espessura do revestimento no resultado.
- Registro de dados (Modelos -DL): Todos os modelos com o sufixo -DL possuem memória interna para registro de milhares de leituras.
Do Básico ao analítico: onde a diferença aparece
A principal distinção está no nível de análise que o equipamento permite ao inspetor, especialmente através da Visualização A-Scan.

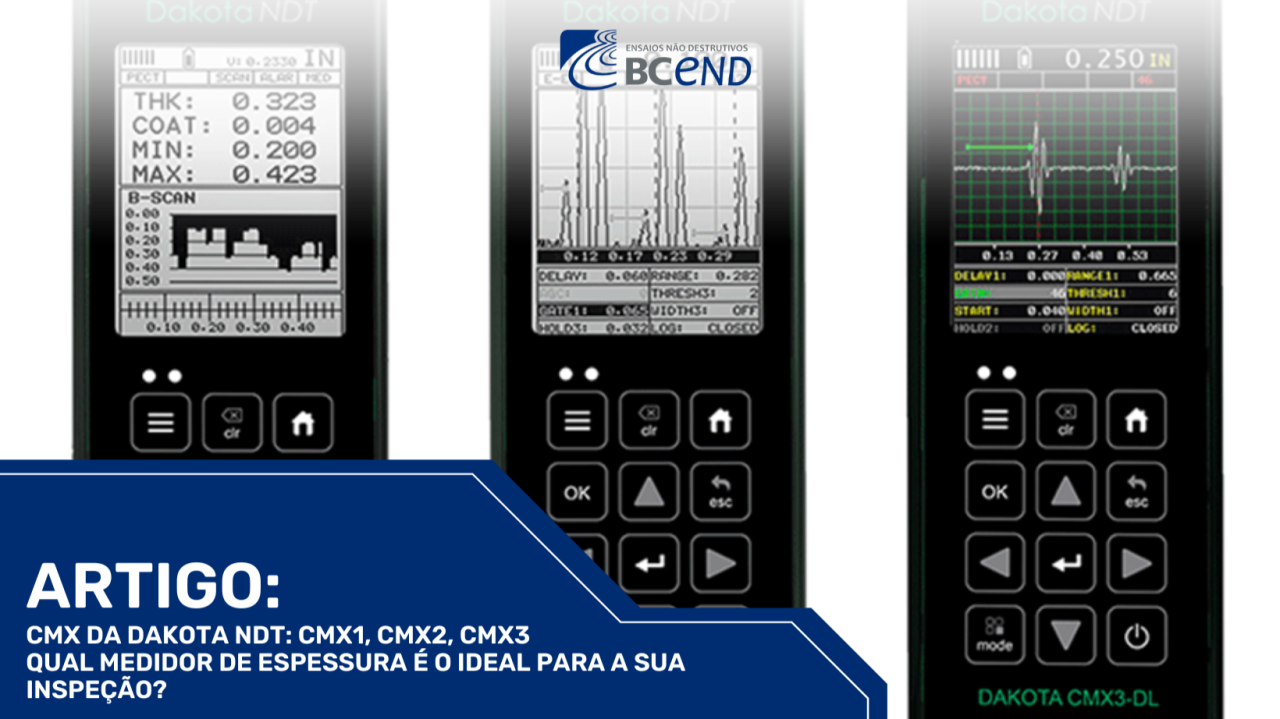

1. CMX1-DL: a velocidade e a eficiência
O CMX1-DL é o cavalo de batalha da inspeção. Se a sua prioridade é cobrir grandes superfícies rapidamente e você confia na leitura numérica para determinar a espessura, este é o modelo ideal.
Melhor para: Medição de espessura de parede e revestimento em inspeções de rotina e varredura de grandes áreas, onde a alta velocidade de leitura (250 leituras/segundo) é um diferencial.
2. CMX2-DL: o A-Scan essencial
O CMX2-DL eleva o nível da inspeção ao adicionar o fundamental A-Scan em escala de cinza. O A-Scan é a visualização da forma de onda ultrassônica. É como um “eletrocardiograma” do eco, permitindo ao inspetor:
- Confirmar a validade da leitura: Você vê exatamente o que o medidor está lendo.
- Identificar ruídos ou interferências: Ajuda a diferenciar um eco de pite de um ruído eletrônico.
- Detecção Básica de Falhas: Permite verificar a presença e a natureza de falhas.
Melhor para: Inspetores que precisam da funcionalidade Thru-Coat com registro de dados, mas também exigem a comprovação do eco através da análise do A-Scan.
3. CMX3-DL: clareza, cor e análise completa
O CMX3-DL é a escolha premium. Ele possui todas as funcionalidades do CMX2-DL, mas com o poderoso display AMOLED colorido.
Qual a vantagem da cor?
- Melhor Visualização do A-Scan: Distingue com clareza o sinal de eco, os gates de medição e as referências, otimizando a análise.
- Visibilidade Superior: Essencial para trabalhar sob luz solar intensa ou em ambientes com baixa iluminação.
Melhor para: Profissionais que realizam análises de falhas mais aprofundadas e que exigem o melhor desempenho visual e a maior robustez em dados.
Conclusão: Escolha o seu CMX na BC END
Não deixe a corrosão comprometer a integridade dos seus ativos. A escolha do medidor de espessura ideal impacta diretamente na precisão e eficiência da sua inspeção.
Seja para alta velocidade com o CMX1-DL, ou para análise detalhada de forma de onda com o CMX3-DL, a BC END – Equipamentos para Ensaios Não Destrutivos tem a solução Dakota NDT certa para você.
Fale com nossos especialistas hoje mesmo para solicitar um orçamento ou tirar suas dúvidas técnicas.
Revisado por Rafael Ricotta
