Sonatest VEO+: A perfomance e a versatilidade do Phased Array levadas ao limite

Comentários (0) END, Equipamentos, Produtos, Representadas, Sonatest, Ultrassons Avançados

Versões 16:64PR, 32:64PR, 16:128PR e 32:128PR são atualizáveis entre si via código de ativação e permitem ao cliente escolher o equipamento ideal para sua aplicação, sem a preocupação de adquirir um dispositivo básico e o mesmo não atender em uma aplicação mais crítica. É só atualizá-lo e pronto! Mais potência há um código de distância!

sonastet-veofront-cover-perfomance-versatilidade-phased-array

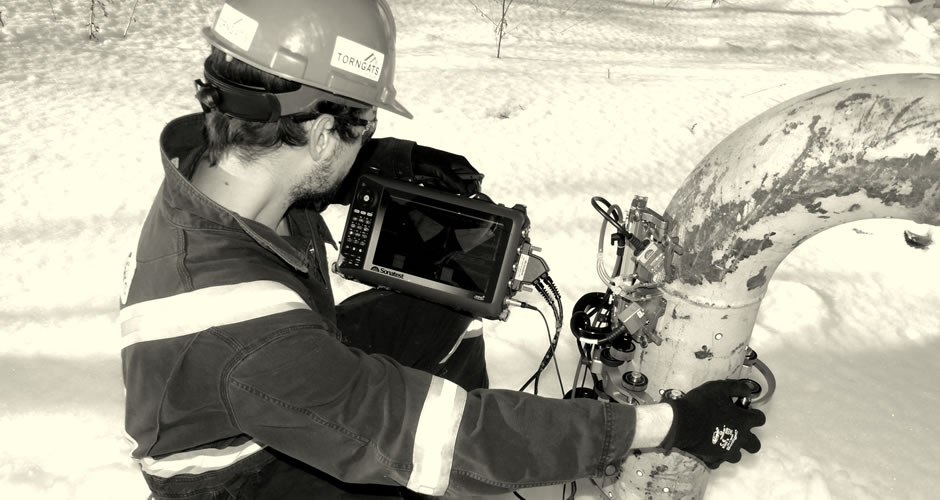

Desde sua criação, o VEO passou por várias atualizações, adicionando recursos e tornando-o cada vez mais a capaz de atender às demandas do mercado de END.

Em sua segunda versão, VEO+, a Sonatest reafirma seu compromisso com o desenvolvimento contínuo de suas soluções e com os valores de Simplicidade, Versatilidade e Confiabilidade. Este novo modelo conta quatro versões, que atendem a grupos de aplicações específicos, entregando, assim, sempre o melhor custo-benefício ao cliente.

Ao mesmo, tempo sua capacidade de atualização via atualização de software não limita o usuário a uma única configuração, permitindo-o otimizar seu equipamento sem a necessidade de grandes investimentos.



O VEO+



  • Visor (frente) do Sonatest VEO+ Phased Array
    Visor (frente) do Sonatest VEO+ Phased Array
  • Parte de traseira do Sonatest VEO+ Phased Array
    Parte de traseira do Sonatest VEO+ Phased Array
  • Lado direito do Sonatest VEO+ Phased Array
    Lado direito do Sonatest VEO+ Phased Array
  • Lado esquerdo do Sonatest VEO+ Phased Array
    Lado esquerdo do Sonatest VEO+ Phased Array

O VEO+ mantém o mesmo design de seu antecessor – com algumas poucas mudanças estéticas – além de alguns recursos tradicionais, como:

  • Suporte a Phased Array, Ultrassom Convencional/TOFD simultâneos
    Pulsador Independente para Phased Array e Convencional/TOFD – 100-50V e 400-100V, respectivamente
  • Selagem conforme IP66 contra poeira e umidade
  • 2 baterias com função hot-swap para troca de baterias em operação

No entanto, as melhorias estão mesmo no hardware, expandindo o mix de aplicações e otimizando a capacidade de detecção e de dimensionamento de descontinuidades.

Versões do Sonatest VEO+

06-versoes-sonatest-veocover-perfomance-versatilidade-phased-array

O novo modelo conta 4 versões para atender a diferentes nichos de mercado e aplicações. São elas:

VEO + 64 Canais 128 Canais
Até 16 Elementos

Pulsador & Receptor

16:64PR – Performance

A versão 16:64 é o pacote clássico para cobrir a maior parte das aplicações com um equipamento que oferece dois canais de US convencional + suporte TOFD!

Aplicações típicas:

  • RÁPIDO mapeamento de corrosão e inspeção de compósitos utilizando o WheelProbe (64 elementos)
  • Inspeção de solda pelos dois lados
    • Varredura setorial (S-Scan) em espessuras finas (<25mm)
    • S-Scan Padrão/TOFD
  • Inspeção manual ou automatizada de:
    • Aço padrão
    • ligas com baixa atenuação
16:128PR – Produtividade

A versão 16:128 atende às mesmas aplicações da de 16:64 + suporte para varredura Linear (L-Scan) é necessária para varrer soldas mais espessas ou para uso mais transdutores (ou maiores)

Aplicações típicas (todas 16:64+):

  • MAIS RÁPIDO mapeamento de corrosão e inspeção de compósitos utilizando o WheelProbe (128 elementos)
  • Inspeção de solda pelos dois lados
    • Varredura setorial (S-Scan) em espessuras espessas (>25mm)
    • S-Scan e L-Scan Padrão/TOFD
  • Inspeção manual ou automatizada de:
    • Aço padrão
    • ligas com baixa atenuação que necessitem mais que 64 elementos
Até 32 Elementos

Pulsador & Receptor

32:64PR – Potência & Precisão

A versão 32:64PR oferece a mesma capacidade da versão 16:64, só que aumentando a transmissão de energia (melhor relação sinal-ruído) utilizando mais elementos, além de melhorar a capacidade focalização para medições mais precisas

Aplicações típicas (todas as de 16:64 +)

  • Inspeção de solda pelos dois lados
    • Varredura Setorial em espessuras > 25mm ou ligas atenuantes
    • Focalização e varredura precisa e discriminação por zona
    • Setorial por transparência em ligas atenuantes
  • Inspeção manual ou automatizada de:
    • Partes com geometria complexa, que requerem focalização precisa
    • Peças espessas, que demandam grande poder de penetração
    • Ligas atenuantes
32:128PR – Versatilidade

A versão 32:128 amplia as possibilidades do VEO+ para os usuários que buscam soluções de maior potência e precisão, junto com uma produtividade superior. É a escolha perfeita para aplicações avançadas exigentes, assim como para aqueles que necessitam de um instrumento versátil.

Aplicações Típicas (todas as outras +):

  • Inspeção de solda pelos dois lados
    • Varredura Setorial/Linear em espessuras > 25mm ou ligas especiais atenuantes
  • Inspeção manual ou automatizada de:
    • mesmo escopo da versão 32:64, porém com maior cobertura (128 canais). Ex.: Ensaio por transparência linear com 64 elementos



O que é PR?

PR é uma designação que identifica os aparelhos de phased array que possuem a capacidade de recepção em todos os seus canais disponíveis. Ou seja, um equipamento 32:128PR, por exemplo, pode por emitir sinais com até 32 elementos e receber com até 128.

Sonatest VEO+: A perfomance e a versatilidade do Phased Array levadas ao limite

Tal recurso abre novas possibilidades de inspeção como ensaios por transparência (Pitch & Catch) e TANDEM.

Melhorias de Performance

As melhorias implementadas no VEO+ foram direcionadas, principalmente, para o aumento da velocidade de inspeção e da resolução dos dados obtidos, entregando maior produtividade e confiabilidade. Algumas delas são:

Sonatest VEO+: A perfomance e a versatilidade do Phased Array levadas ao limite

  • Abertura de Feixe (32 elementos) – O maior número de elementos transmissores simultâneos aumenta o alcance angular (com menor atenuação de sinal), ampliar o campo próximo (onde a focalização é mais eficaz) ou aumentar o poder de penetração (quando utilizando um feixe mais focalizado);
  • Taxa de Amostragem de até 125 MHz – os A-Scans são coletados a uma taxa de repetição altíssima, otimizando a formação do sinal, principalmente com o uso de transdutores de alta frequência;Scaner de alta resolução - Sonatest VEO+: A perfomance e a versatilidade do Phased Array levadas ao limite
  • Resolução Angular de até 0,1º – as 1024 leis focais agora permitem varreduras com intervalos de até 0,1°; ou seja;
  • SSD de 128 GB – a memória eletrônica possui velocidades muito superiores às do disco rígido convencional (HD), proporcionando maior rapidez na leitura e gravação de dados;

Scaner de alta resolução - Sonatest VEO+: A perfomance e a versatilidade do Phased Array levadas ao limite

Relação Sinal-Ruído até 3 vezes melhor – a nova abertura de 32 elementos, em conjunto com o processamento digital de sinal melhorado e o tradicional recurso Sonatest ActiveEdge de seu pulsador, possibilitam a formação de um sinal muito mais limpo e de alta amplitude; além de melhorar os resultados obtidos com o ganho digital, muito útil durante análise dos dados para dimensionar descontinuidades.

Diferenciais do VEO+

Quanto aos diferenciais, já existentes na versão anterior, destacam-se:

Diferencial do Sonatest VEO+ - Vista de Topo Corrigida (True Corrected View)

Diferencial do Sonatest VEO+ – Vista de Topo Corrigida (True Corrected View)

  • Vista de Topo Corrigida (True Corrected View) – ao invés apresentar a vista de topo C-Scan baseada no percurso do sinal, o VEO+ projeta tal visualização como se fosse a vista real do topo; isto evita que descontinuidades identificadas por um mesmo ângulo apareçam de maneira sobreposta no C-Scan;
    Plano de inspeção diretamente no aparelho VEO+

    Plano de inspeção diretamente no aparelho VEO+

  • Plano de Inspeção no Aparelho – outra grande vantagem do VEO é a possibilidade montar o plano de inspeção diretamente no aparelho, dispensando qualquer software auxiliar; também é possível realizar ajustes na configuração, em campo, e refazer a calibração sem a necessidade de retornar ao escritório;
  • Configuração Passo-a-passo em Português – umas das interfaces mais funcionais e responsivas do mercado, com instruções sobre cada recurso e montagem sequencial do plano de inspeção, sem qualquer complicação.
    Conectividade
Conectividade do VEO+ Sonatest

Conectividade do VEO+ Sonatest

A capacidade de comunicação do VEO+ com outros dispositivos facilita tanto a operação do equipamento, quanto a transmissão dos dados coletados:

  • Rede – é possível transmitir dados de inspeção via cabo ethernet ou, até mesmo, controlar o equipamento remotamente, cia VPN;
  • USB – importe e exporte arquivos utilizando pendrives ou hd externos; também possível conectar teclado e mouse, com ou sem fio;
  • VGA – saída para monitor externo ou projetor;

15-ut-link-sonatest-veocover-perfomance-versatilidade-phased-array

  • Wifi – O software UT-Link, juntamente com o transmissor wifi, conectável ao VEO, permite a comunicação via rede de dados sem fio, tal qual na rede de ethernet.

Software

14-ut-studio-sonatest-veocover-perfomance-versatilidade-phased-array

O software UTStudio é o mesmo utilizado pelo VEO e o Prisma e já acompanha o equipamento, em sua versão completa. Permite ao inspetor:

  • Analisar os dados coletados pelos VEO+ no PC;
  • Gerar relatórios com lista de descontinuidades, imagens de diferentes vistas e parâmetros utilizados na inspeção;
  • Exportar dados em formato CSV, para análises estatísticas em outros softwares, como o Microsoft Excel.

Outra vantagem é que existe uma cópia apenas para geração de relatórios, a qual pode ser baixada gratuitamente: Baixar cópia do UTStudio para geração de relatórios do VEO.



Para mais informações, baixe o catálogo:

Catálogo VEO+ – PT-BR
