Eddyfi ECTANE – Múltiplas soluções para Tubulações e Soldas

Comentários (0) Correntes Parasitas, Eddyfi, Equipamentos, Representadas, Sistemas Multitécnica, Ultrassom IRIS

Equipamento, lançado em 2010, é a mais nova solução para inspeção em tubulações de caldeiras e trocadores de calor. Mas não é só a isto que ele se limita. Vejamos todos estes recursos que este dispositivo pode oferecer e que melhorias eles traz ao mercado de END.

eddyfi-ectane-inspecao-tubulacao-soldas-ECTANE_face2-E128RNMI



http://www.youtube.com/watch?v=55aoRPfxo5I

IRIS

Há uma semana atrás, informamos sobre a nova norma técnica para IRIS, que está sendo desenvolvida para regulamentar a técnica no Brasil. Tal aplicação é amplamente usada no Brasil para inspeção em tubos de caldeira e trocadores de calor e se mostra bastante eficaz, porém altamente dispendioso e demorado. (Em outros países, é realizado o ensaio de Campo Remoto e, posteriormente, IRIS apenas para confirmação.

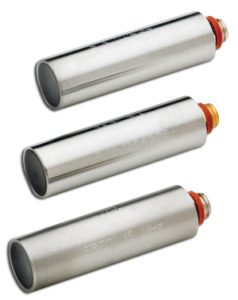

Transdutores IRIS

Transdutores IRIS

eddyfi-ectane-inspecao-tubulacao-soldas-iris-turbines

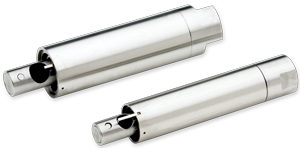

Turbinas IRIS



eddyfi-ectane-inspecao-tubulacao-soldas-iris-centering-devices

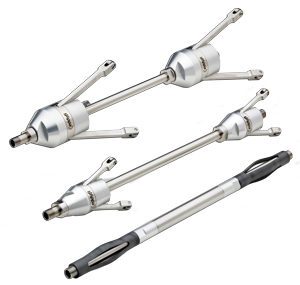

Centralizadores IRIS

Os acessórios IRIS da Eddyfi, no entanto, possuem uma construção moderna, que possibilita maiores rotações (até 120 RPS)e melhor resolução, além um sistema que reduz a produção de bolhas de ar, mantendo a qualidade do sinal ultrassônico.

RFT – Campo Remoto

Campo remoto é um ensaio eletro magnético e é o mais indicado para tubulações ferrosas. Também oferece vantagem em relação ao IRIS, por ser mais rápido e suportar tubulações com curvatura acentuada.

eddyfi-ectane-inspecao-tubulacao-soldas-rft-single-driver

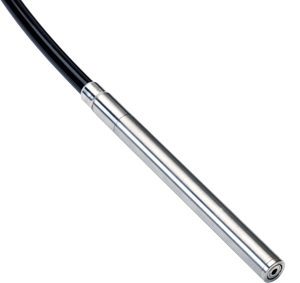

Sonda RFT Driver Simples

eddyfi-ectane-inspecao-tubulacao-soldas-RFT_dual_driver_

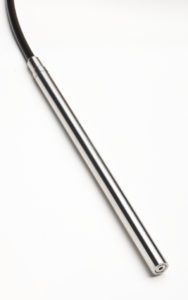

Sonda RFT Driver Duplo

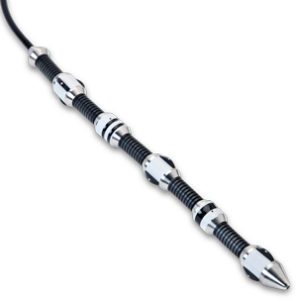

Sonda RFT Flexível

Sonda RFT Flexível

A Eddyfi fornece sondas com driver simples (para configuração absoluta) e duplo, (para sinal diferencial) que é ideal para tubulação com espelho.

NFT – Campo Próximo

O ensaio de campo de remoto é ideal para detecção de corrosão, trincas transversais e pitting em diâmetro interno de tubos de resfriamento. É mais utilizado como alternativa ao MFL, por ser mais rápido.

eddyfi-ectane-inspecao-tubulacao-soldas-nft-probe

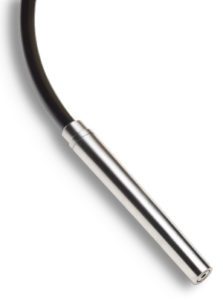

Sonda NFT

Tubulações de alumínio ou aço carbono podem ser inspecionadas por esta técnica.

ECT – Correntes Parasitas

O ensaio de Correntes Parasitas é indicado para materiais não-ferrosos tais como aço inox austenítico, , latão (70/30), inconel, titânio, cobre, entre outros materiais.

eddyfi-ectane-inspecao-tubulacao-soldas-detachable_

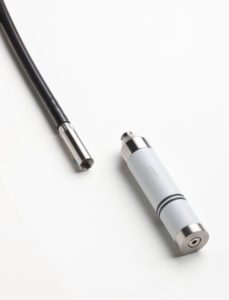

Sonda ECT Destacável

Os tipos de sondas disponíveis são:

  • Padrão
  • Padrão com cabo destacável
  • Saturação Magnética

ECA – Correntes Parasistas Array

As Correntes Parasitas Array possibilitam uma varredura mais rápida e completa de tubulações, chapas, soldas e superfícies com geometria complexa.

 eddyfi-ectane-inspecao-tubulacao-soldas-sonde-detouree-update-cmyk  eddyfi-ectane-inspecao-tubulacao-soldas-probes-5  eddyfi-ectane-inspecao-tubulacao-soldas-surface-probes-1
 eddyfi-ectane-inspecao-tubulacao-soldas-weld-probes-1
 eddyfi-ectane-inspecao-tubulacao-soldas-12-path  eddyfi-ectane-inspecao-tubulacao-soldas-9-path
 eddyfi-ectane-inspecao-tubulacao-soldas-2-path
 eddyfi-ectane-inspecao-tubulacao-soldas-1-path

As sondas possuem múltiplas bobinas com orientações alternadas, que possibilitam a detecção de defeitos com qualquer orientação em apenas uma varredura.

Magnifi – Software de Aquisição e Análise de Dados

Para gerenciar todos os dados coletados pelas técnicas acima, o software Magnifi foi desenvolvido, agregando recursos já disponíveis no mercado e adicionando novas ferramentas para facilitar a coleta e a análise de dados.

eddyfi-ectane-inspecao-tubulacao-soldas-magnifi_solda

ECTANE – Especificações

Dimensões
(W × H × D)
11.00 in. × 10.00 in. × 6.25 in.
(279.6 mm × 254.0 mm × 158.8 mm)
Volume 610 in3 (10 L)
Peso Com bateria: 15 lb. (6.8 kg)
sem : 13 lb. (5.9 kg)
Requisitos de Energia 100 – 240 VAC
50 – 60 Hz
Power Configuration VAC ou bateria (removível)
Tipo de Bateria Lithium-ion, recarregável
Tempo de duração bateria 8 horas
Resfriamento Por dissipador, sem ventoinha
Encoders 3-eixos, quadrature com linha de reset individual
Interface PC 100BaseT (fast Ethernet)
Temperatura de Operação 32–113 °F (0–45 °C)
Umidade Relativa 95%, não condensada
Especificações ASME, EN 61010-1, EMC, CE, WEEE, RoHS



Obviamente, uma postagem não é suficiente para abordar todas os  recursos deste equipamento, bem como suas técnicas. Por isso, fiquem atentos às próximas atualizações para que possam entender um pouco mais do potencial do ECTANE.
