Sonda PEC para inspeção em fundo de tanque

A sonda PEC (Correntes Parasitas Pulsadas) da MAXWELL NDT é uma sonda plana para inspeção de chapas anulares de tanques de armazenamento utilizadas em inspeções em serviços, de fundo de tanque. Essa inspeção é muito valorizada porque auxilia no aumento do intervalo de inspeções entre paradas de tanques.

regua-sonda-pec-inspecao-fundo-tanque

Especificações da Sonda para Fundo de Tanque

Comprimento da Sonda: 370mm (14,5 “)
Largura: 45mm (1.8 “)
Altura: 7.5mm (0.3 “)
Faixa de espessura de parede: 20mm (0.8 “)
Lift-off máximo: 40mm (1.6 “)

Como é feita a inspeção por correntes parasitas pulsadas em fundo de tanque

A aplicação é possível graças à penetração de uma régua, presente na parte frontal da sonda, entre a base e o fundo do tanque. Com isso, a sonda percorre a área coletando os dados.

sonda-pec-inspecao-fundo-tanque-2

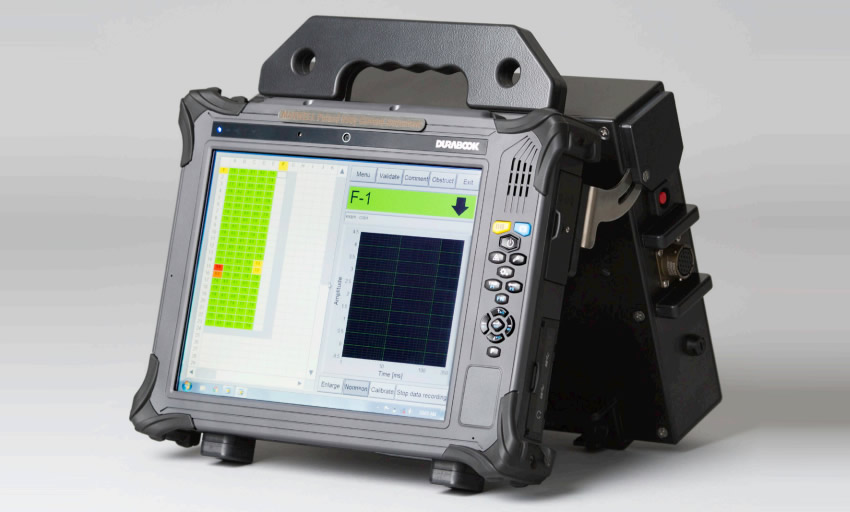

Essencial para a inspeção de chapas anulares, o equipamento de correntes parasitas pulsadas MAXWELL PECT é capaz de inspecionar através de grossas camadas de óxidos de corrosão (óxido de ferro), sob o assoalho do tanque. Sabe-se que a remoção dos óxidos de corrosão não é aceitável para situações de inspeção em serviço, uma vez que pode provocar vazamentos, e tal remoção é desnecessária para o MAXWELL PECT.

sonda-pec-inspecao-fundo-tanque-3



O gráfico abaixo representa um exemplo de resultado de uma inspeção em chapa anular com o MAXWELL PECT, mostrando uma significativa perda de material próxima à superfície do tanque. A área com corrosão estende-se sobre um comprimento de cerca de 80 mm neste caso.

grafico-sonda-pec-inspecao-fundo-tanque

Vantagens da Sonda PEC para inspeção em chapas anulares em tanques

  • Campo magnético compacto que aumenta a sensibilidade ao defeito.
  • Ampla gama de atendimento em termos de espessura de parede (2″) e espessura de camada de isolante, aplicado não somente em tubos mas também em tanques.
  • Incluindo pulsos de ciclo curto para altas espessuras de camada isolante. Permite varredura em casos de elevado lift-off.
  • Baterias de elevada autonomia com a função hot swap para troca sem necessidade de desligar o equipamento.
  • Extremamente robusto, projetado também para uso em ambientes externos; Muito fácil de usar no campo.
